Загадочное словосочетание "аналоговый ретрянслятор"

Далеко не каждый человек задается вопросом: "что такое ретрансляторы?" Многие впервые видят это слово именно в данной статье, но всё же, задача узнать, что это за "блюдо" и с чем его едят остается нерешенной. Именно это предстоит сегодня исправить.

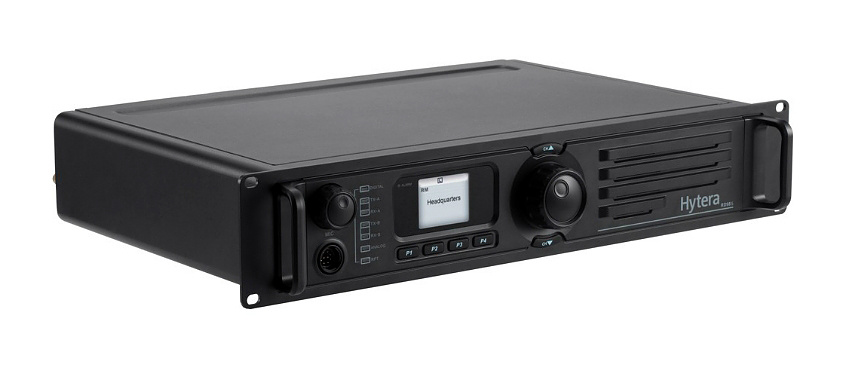

Ретранслятор - оборудование связи, которое соединяет два или более радиопередатчика, удалённых друг от друга на большие расстояния. Так гласит определение, написанное на всеми любимой Свободной энциклопедии "Википедия". Иными словами, примером ретранслятора может послужить любая телевышка.

В чем же состоит принцип работы ретранслятора?

Первым делом ретранслятор применяется для увеличения радиосвязи между абонентскими радиостанциями. Это могут быть переносные рации, мобильные или же стационарные. Применение для ретрансляторов может найтись как на открытой местности, так и в помещениях.
Ретранслятор состоит из нескольких компонентов, обязательных дя его продуктивной работы.

Приемник

Приемник принимает вызовы от абонентских радиостанций на частоте f1.

Передатчик

Передатчик излучает принятый сигнал на частоте f2.

Дуплексный фильтр

Дуплексный фильтр (дуплексер) позволяет работать с частотами f1 и f2 на одну антенну. Возможно построение ретранслятора с использованием двух антенн (отдельно для приемника и передатчика), но для этого необходим большой разнос по вертикали и горизонтали, две мачты, два участка кабеля, два набора ВЧ разъемов. Это в большинстве случаев не целесообразно, так как требует большего количества трудозатрат и финансовых вложений. Выбор дуплексного фильтра зависит от частот приема и передачи, а самое главное, от их разноса между собой. Чем больше данные частоты будут разнесены, тем менее добротный требуется фильтр. Оптимальное значение разноса между частотой передачи и приема - 4,5-6 МГц.

Контроллер

Контроллер управляет по низкочастотной линии передатчиком. Когда на частоте приема ретранслятора появляется полезный сигнал, то контроллер дает команду передатчику излучить принятый приемником сигнал.

Источник питания и резервная батарея

Эти два элемента запитывают все компоненты. Резервная батарея позволяет работать ретранслятору при выключении сети 220 В.

Приемо-передающая антенна

Антенна принимает частоту f1 и передает частоту f2. Выбирайте антенну достаточно широкополосную, чтобы она имела хорошие характеристики и на частоте передачи, и на частоте приема.

Таким образом, ретрансляторы играют очень важную роль в жизни современного человека, а многие даже и не подозревают о существовании такого слова, что уж говорить о его значении.
